产品展示 > 接地线 > > 铝包钢绞线

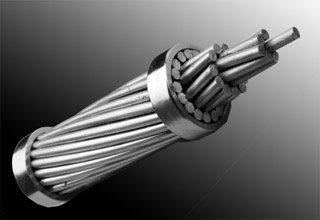

产品名称 : 铝包钢绞线
 放大产品                返回上一页
←[上一个产品]              [下一个产品]→


详细说明:

铝包钢绞线兼有导电性能好,耐腐蚀,高频传输性能好以及钢的强度高等优点。

 用    途

    1.电力输电线路用地线、大跨越导线

    2.铝包钢芯铝绞线用加强芯线

    3.电气化铁道接触网用承力索

   4.防雷接地线、避雷线

 结    构: 1×3、1×7、1×19、1×37、1×61

 规    格: 162~670㎜2

 最大盘重:25t(3150收线盘

 导 电 率: 14﹪、20.3﹪、23﹪、27﹪、30﹪、35﹪、40﹪

 技术标准:《GB/T 1179-2008》、《TB/T 2938-1998》、《YB/T 124-1997》、《Q/AE 004-2012 》、《ASTM B416》


JLB20A的结构和近似性能

标称截面mm2 结构
根数/直径
n/mm
计算截面mm2 外径 直流电阻不大于Ω/km 计算拉断力KN 计算质量kg/km 交货长度不小于m
16 3/2.60 3.98 11.95 15.93 5.60 5.367 21.34 105.8 2500
25 3/3.25 6.22 18.67 24.89 7.00 3.435 33.35 165.3 2000
35 3/3.85 8.73 26.19 34.92 8.30 2.448 43.65 232.0 1500
50 3/4.60 12.46 37.40 49.86 9.91 1.714 56.84 331.2 1000
16 7/1.70 3.97 11.92 15.89 5.10 5.391 21.29 105.8 2500
25 7/2.15 6.35 19.06 25.41 6.45 3.370 34.05 169.1 2500
30 7/2.30 7.27 21.81 29.08 6.90 2.945 38.97 193.6 2500
35 7/2.50 8.59 25.77 34.36 7.50 2.493 46.04 228.7 2500
40 7/2.75 10.40 31.18 41.58 8.25 2.060 57.72 276.7 2000
50 7/3.00 12.57 37.11 49.48 9.00 1.731 66.30 329.3 1500
55 7/3.20 14.08 42.22 56.30 9.60 1.521 75.44 374.7 1500
65 7/3.50 16.84 50.51 67.35 10.50 1.272 85.53 448.3 1500
70 7/3.60 17.81 53.44 71.25 10.80 1.202 90.48 474.2 1500
80 7/3.80 19.85 59.54 79.39 11.40 1.079 99.23 528.4 1500
95 7/4.16 23.79 71.35 95.14 12.48 0.900 112.26 633.3 1500
80 19/2.32 20.08 60.24 80.32 11.60 1.071 107.62 536.7 2000
100 19/2.60 25.22 75.66 100.88 13.00 0.852 135.18 674.1 2000
120 19/2.85 30.30 90.91 121.21 14.25 0.709 162.42 809.9 2000
150 19/3.15 37.02 111.05 148.07 15.75 0.581 198.41 989.4 1500
185 19/3.50 45.70 137.10 182.80 17.50 0.470 232.15 1221.5 1500
210 19/3.75 52.46 157.39 209.85 18.75 0.410 262.31 1402.3 1250
240 19/4.00 59.69 179.07 238.76 20.00 0.360 288.89 1595.5 1250
300 37/3.20 74.39 223.18 297.57 22.40 0.291 398.74 2000.2 1500
400 37/3.70 99.46 298.37 397.83 25.90 0.217 497.28 2674.1 1250
500 37/4.16 125.72 377.18 502.90 29.12 0.172 593.42 3380.4 1000
630 61/3.63 157.82 473.48 631.30 32.67 0.138 801.75 4272.6 1000
800 61/4.10 201.33 604.02 805.35 36.90 0.108 974.48 5450.6 1000

物理常数

级别 LB10 LB14 LB20 LB23 LB27 LB30 LB35 LB40
型式 - - A B - - - - -
最终弹性模数实测(Gpa) 180 170 162 155 149 140 132 122 109
线膨胀系数(K-1)x10-6 11.7 12.0 13.0 12.6 12.9 13.4 13.8 14.5 15.5
电阻温度系数(α)(1/℃) 0.0034 0.0034 0.0036 0.0036 0.0036 0.0036 0.0038 0.0039 0.0040

密度

级别 LB10 LB14 LB20-A LB20-B LB23 LB27 LB30 LB35 LB40
20℃时标称密度
mg/mm3
7.55 7.14 6.59 6.53 6.27 5.91 5.61 5.15 4.64
